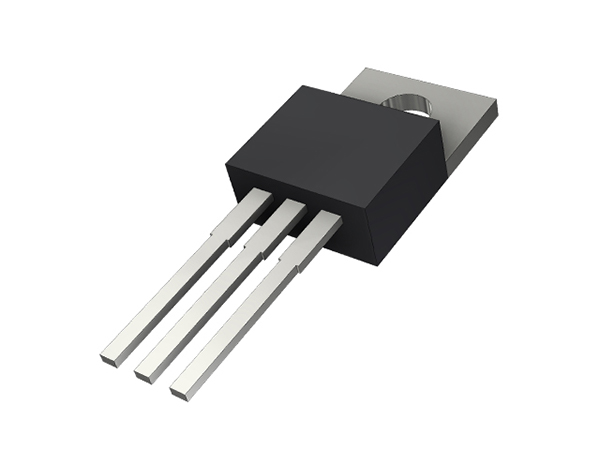

肖特基二極管，又被稱為肖特基勢壘二極管，它屬一種功耗、快速半導體元器件。最明顯的特性為反向恢復時間非常短（能夠 小到幾納秒），正指導通壓力降僅0.4V上下。其多作為高頻率、底壓、大電流量整流二極管、續流二極管、維護二極管，也有效在光纖通信等電源電路中作整流二極管、小數據信號檢波二極管應用。在電源系統、軟啟動器等中較為普遍。

　　一個典型性的運用，是在雙極型晶體三極管BJT的電路里邊，根據在BJT上聯接Shockley二極管來箝位，促使晶體三極管在通斷情況時實際上處在很貼近截至情況，進而提升晶體三極管的電源開關速率。

１.肖特基二極管的功效以及接線方法-整流器

運用肖特基二極管單邊導電率，能夠 把方向更替轉變的交流電流轉換成單一方位的單脈沖直流電源。

在電源電路中，電流量只有從肖特基二極管的正級注入，負級排出。P區的載流子是空化,N區的載流子是電子器件，在P區和N區段產生一定的位壘。另加工作電壓使P區相對性N區為正的工作電壓時，位壘減少，位壘兩邊周邊造成存儲載流子，能根據大電流量，具備低的電流（典型值為0.7V）,稱之為正指導通情況。若加反過來的工作電壓,使位壘提升，可承擔高的反方向工作電壓，穿過不大的反方向電流量（稱反方向泄露電流），稱之為反方向阻隔情況。

2、肖特基二極管的功效以及接線方法-電源開關

肖特基二極管在順向工作電壓功效下電阻器不大，處在通斷情況，等同于一只接入的電源開關；在反方向工作電壓功效下，電阻器非常大，處在截至情況，好似一只斷掉的電源開關。運用肖特基二極管的電源開關特點，能夠 構成各種各樣時序邏輯電路。

3、肖特基二極管的功效以及接線方法-限幅

說白了限幅肖特基二極管便是將數據信號的幅度值限定在所必須的范疇以內。因為一般所必須限幅的電源電路多見高頻率單脈沖電源電路、高頻率載波通信電源電路、中高頻率數據信號運算放大器、高頻率調配電源電路等，故規定限幅肖特基二極管具備較陡直的U-I特點，使之具備優良的電源開關特性。

4、肖特基二極管的功效以及接線方法-續流

肖特基二極管串聯線上兩邊,當穿過電磁線圈中的電流量消退時,電磁線圈造成的感應電流根據二極管和電磁線圈組成的控制回路作功而消耗.進而維護了電源電路中的其他正本的安全性.續流二極管在電源電路中反方向串聯在汽車?yán)^電器或電感的兩邊,當電感關閉電源時其兩邊的感應電動勢并不馬上消退。

5、肖特基二極管的功效以及接線方法-檢波

檢波（也稱調制解調）肖特基二極管的功效是運用其單邊導電率將高頻率或高頻無線通信數據信號中的低頻數據信號或模擬信號取下來，廣泛運用于半導體材料錄音機、錄音機、電視及通訊等機器設備的小數據信號電源電路中，其輸出功率較高，解決數據信號力度較差。

6、肖特基二極管的功效以及接線方法-變?nèi)?/div>
