碳化硅和氮化鎵開關管的主要區別在于其結構和性能特征。氮化鎵開關管主要優勢在于它的高電子遷移率和較高的帶隙能量，轉化為優于硅的特性，被用于低功率、高頻率的應用中，常見于各類手機、筆記本電腦適配器。而碳化硅開關管的結構類似于單質硅，在碳化硅襯底上形成碳化硅外延層，從而具有良好的晶體匹配和導電導熱路徑。這使得碳化硅開關管在高功率、高電壓開關電源的應用中被廣泛應用，以及大功率PC電源以及新能源汽車、儲能等大功率場景應用。

?

SiC二極管 G3S06505C

這款100W氮化鎵充電器采用PFC+LLC+SR開關電源架構設計，PFC進行功率因數校正，LLC電源輸出固定電壓。輸出通過兩路獨立的降壓電路，實現三個接口的獨立快充

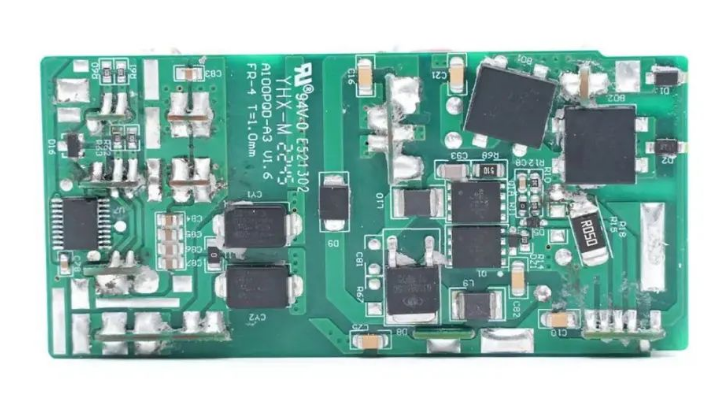

其PCBA模塊背面兩顆PFC開關管和PFC整流管，以及兩顆整流橋。

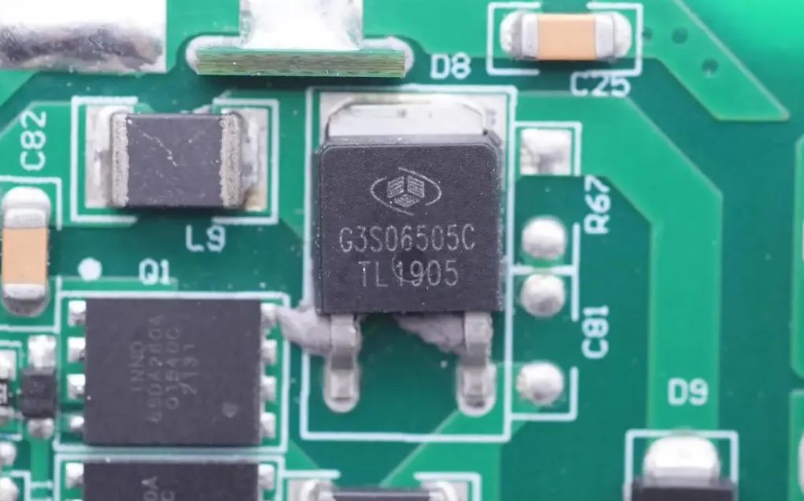

其中PFC整流管來自泰科天潤，型號G3S06505C。

G3S06505C是一顆耐壓650V，5A電流的碳化硅二極管，采用TO252封裝。其具有正溫度系數，支持并聯使用，且并聯器件中沒有熱崩潰現象；工作溫度-55℃-175℃，開關特性不受溫度影響，可以降低系統對散熱片的依賴；無反向恢復電流和正向恢復電壓，用在PFC升壓整流中可以極大降低開關損耗，大大提高整體效率。

產品特性

• 正溫度系數，易于并聯使用

• 不受溫度影響的開關特性

• 最高工作溫度 175℃

• 零反向恢復電流

• 零正向恢復電壓

通過在電源中搭載碳化硅二極管可以實現更高效率、更小的尺寸、更低的重量、更高功率密度以及更長的整機使用壽命，且碳化硅二極管與傳統硅二極管相比，碳化硅二極管耐壓更高，在高壓應用中更可靠。它還具有良好的高頻工作能力，有助于提高整機效率、減小能量損耗和改善整體性能。此外，碳化硅二極管高溫穩定性比較好，還可以適用于高溫場景。雖然碳化硅二極管在現今PC電源領域的拆解不多，但可以預見的是，未來碳化硅二極管在電源領域會有更廣泛的應用前景。
